La réponse en une minute : ce qu'un signe indique, et ce qu'il ne dit pas
Un bâtiment qui se dégrade laisse généralement des indices : une fissure qui évolue, un éclat de béton, une trace d'humidité, une poutre déformée ou encore une ouverture réalisée sans reprise de charge apparente.
Savoir reconnaître ces signes permet d'intervenir plus tôt et, surtout, de distinguer une anomalie courante d'une situation nécessitant l'intervention d'un professionnel.
Les dix observations présentées ci-dessous correspondent à des situations régulièrement rencontrées dans le bâti ancien et les immeubles collectifs. Elles reprennent la méthode que nous utilisons également lors de nos formations :
Observer → Évaluer → Décider
Un signe isolé n'implique pas nécessairement un danger immédiat. Sa localisation, son ampleur, son évolution, l'histoire du bâtiment et son association avec d'autres désordres sont déterminantes.
À retenir
Cette liste s'adresse notamment aux conseils syndicaux, syndics et gestionnaires d'immeubles souhaitant effectuer un premier tour d'observation du bâtiment, par exemple avant une assemblée générale ou avant de solliciter un bureau d'études structures.Elle ne remplace ni un diagnostic structurel ni l'examen d'un professionnel sur place.
Les 10 signes à connaître

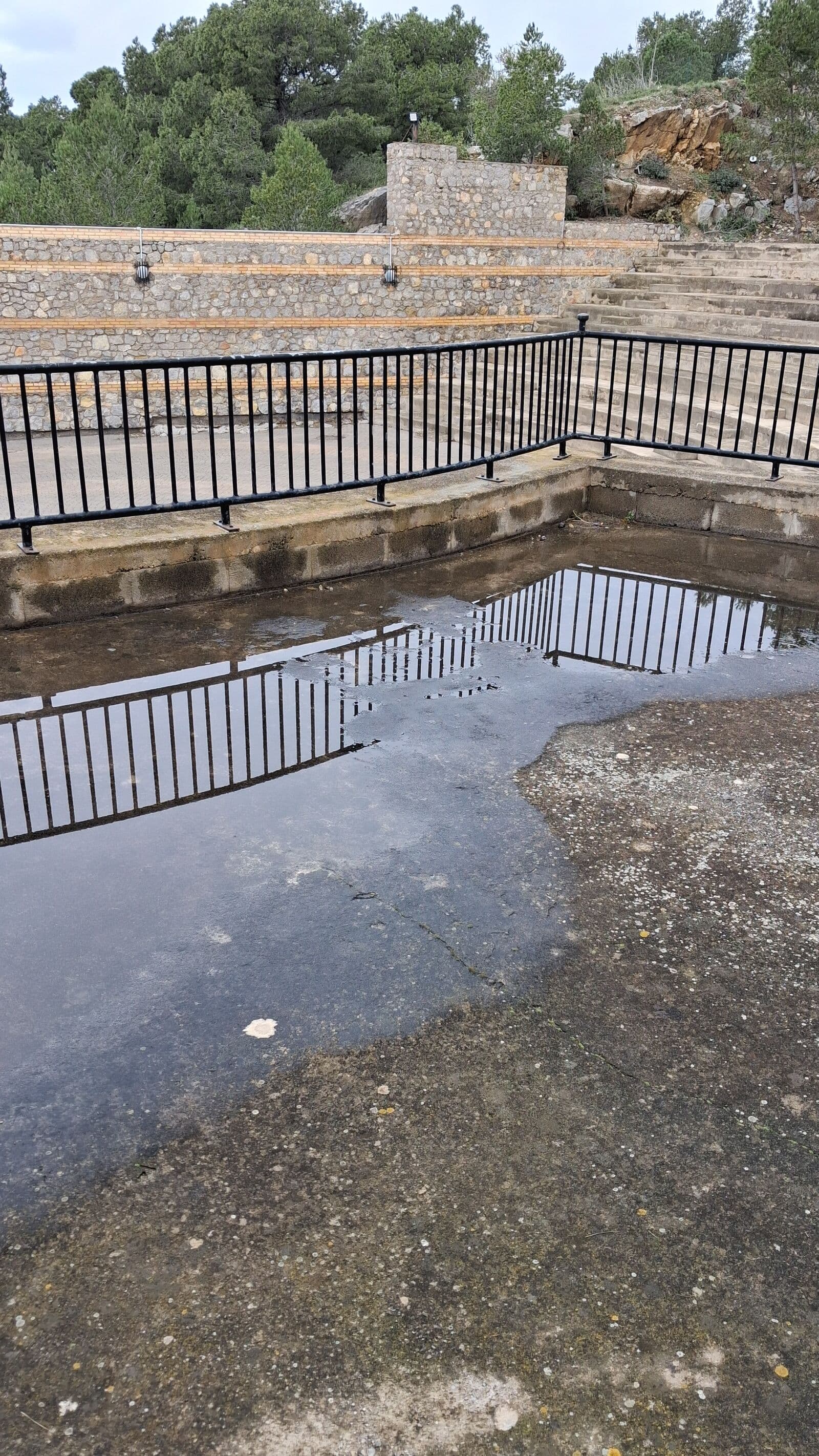

Une évacuation d'eaux pluviales de toiture-terrasse bouchée
Une eau qui stagne durablement sur une toiture-terrasse traduit généralement un défaut d'évacuation ou d'entretien plutôt qu'un désordre structurel immédiat.
La situation ne doit cependant pas être négligée. Une stagnation prolongée peut solliciter l'étanchéité, favoriser les infiltrations et, à terme, atteindre les éléments porteurs situés en sous-face.
Une accumulation exceptionnelle d'eau peut également représenter une charge supplémentaire sur la toiture, notamment lorsque les évacuations sont totalement obstruées.
Gravité indicative : faible à modérée, à traiter rapidement si la stagnation persiste

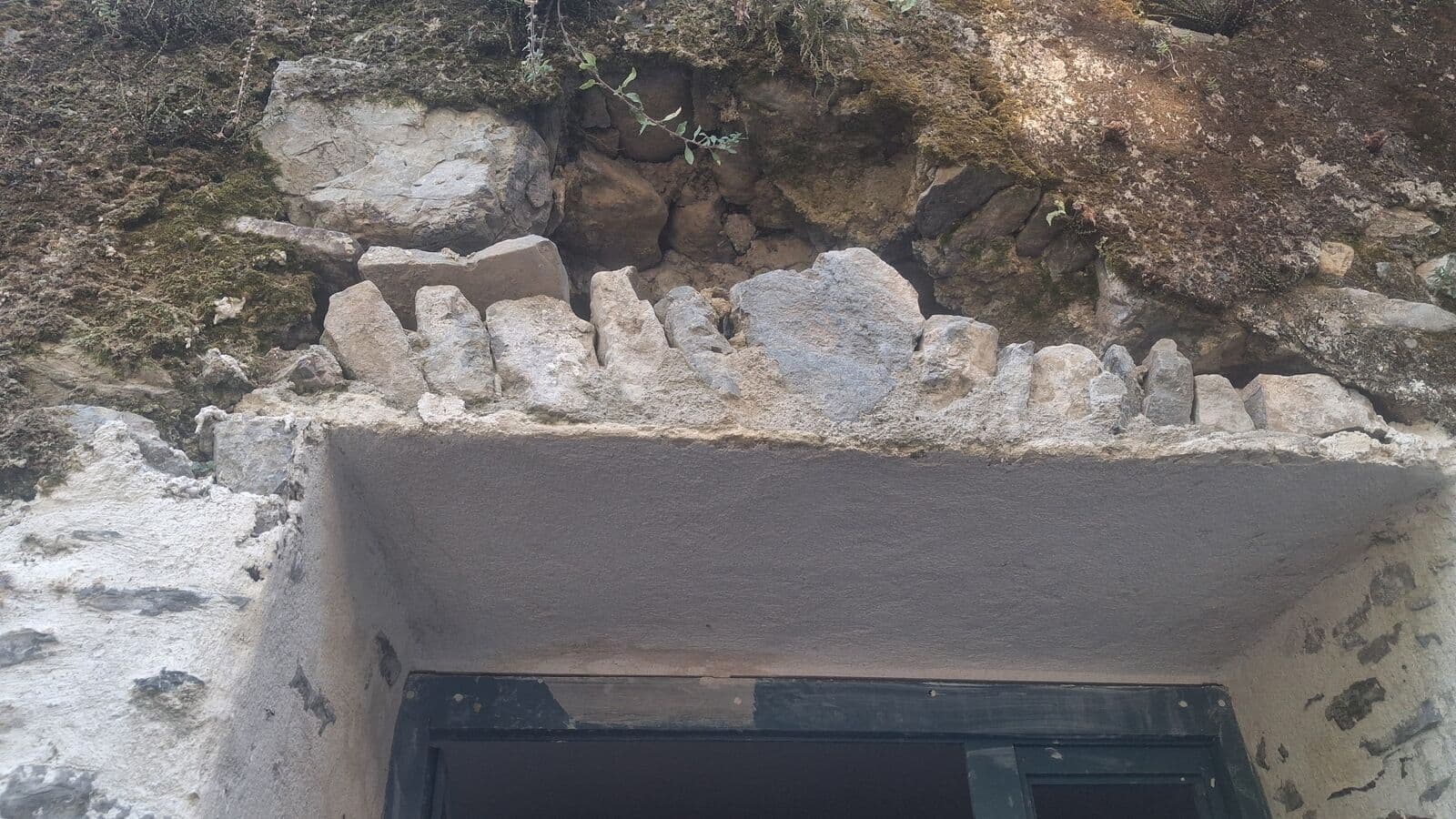

Une ouverture réalisée dans un mur porteur sans linteau apparent
Créer une porte, une baie ou un passage dans un mur porteur modifie le cheminement des charges.
Ces charges doivent normalement être reprises par un élément structurel adapté : linteau, poutre métallique, poutre en béton armé ou autre dispositif dimensionné pour la situation.
Une ouverture sans reprise de charge identifiable, ou l'apparition de fissures au-dessus d'une ouverture après des travaux, doit attirer l'attention.
Des fissures diagonales partant des angles de la baie peuvent notamment traduire une redistribution des efforts dans la maçonnerie.
Gravité indicative : élevée
Un éclat de béton laissant apparaître des armatures corrodées
Sur un balcon, une coursive ou une façade en béton armé, un éclat laissant apparaître une armature rouillée est un signe caractéristique de dégradation.
La carbonatation du béton ou la pénétration de chlorures, notamment en environnement marin, peuvent progressivement supprimer la protection des aciers.
Lorsque l'acier se corrode, les produits de corrosion occupent un volume supérieur à celui de l'acier initial. Cette expansion provoque des fissures puis l'éclatement de l'enrobage.
À un stade avancé, la corrosion peut également entraîner une perte de section des armatures et affecter la capacité résistante de l'élément.
Gravité indicative : élevée, particulièrement sur les balcons, coursives et éléments en surplomb

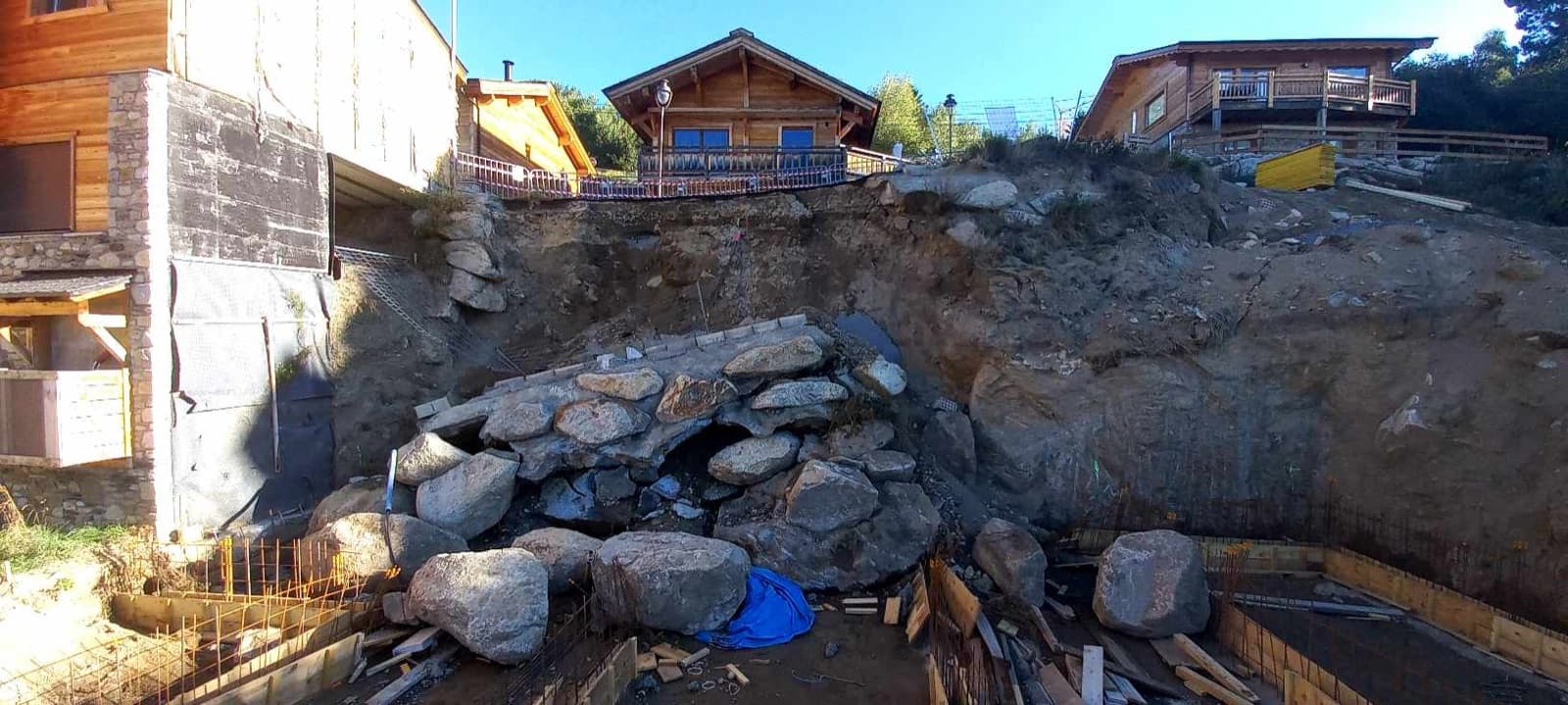

Un mur de soutènement fissuré ou déformé
Un mur de soutènement reprend la poussée des terres situées derrière lui. Lorsque le drainage est insuffisant, l'eau peut augmenter fortement les sollicitations appliquées à l'ouvrage.
Plusieurs signes doivent attirer l'attention :
- fissures importantes ;
- ventre ou bombement du mur ;
- inclinaison ;
- blocs ou pierres descellés ;
- venues d'eau ;
- absence apparente de dispositif d'évacuation des eaux.
L'absence de barbacanes visibles n'est toutefois pas, à elle seule, la preuve d'une absence de drainage : celui-ci peut être réalisé par un dispositif non visible.
Une déformation progressive du mur constitue en revanche un signe particulièrement important.
Gravité indicative : élevée en présence de fissuration, déformation ou déplacement
Une structure ou un plancher bois marqué par l'humidité
Un bois durablement humide devient plus vulnérable aux attaques biologiques.
Bois assombri, traces d'humidité, odeur persistante, pourriture, développement fongique ou perte de matière doivent conduire à rechercher l'origine de l'eau.
Les zones les plus sensibles sont souvent les abouts de poutres et de solives encastrés dans les murs, où l'humidité peut rester piégée et où l'état réel du bois est difficilement visible.
Certaines conditions d'humidité peuvent favoriser le développement de champignons lignivores ou d'insectes xylophages.
Le véritable enjeu structurel consiste alors à déterminer la section de bois saine encore réellement disponible.
Gravité indicative : modérée à élevée selon la perte de matière et la localisation

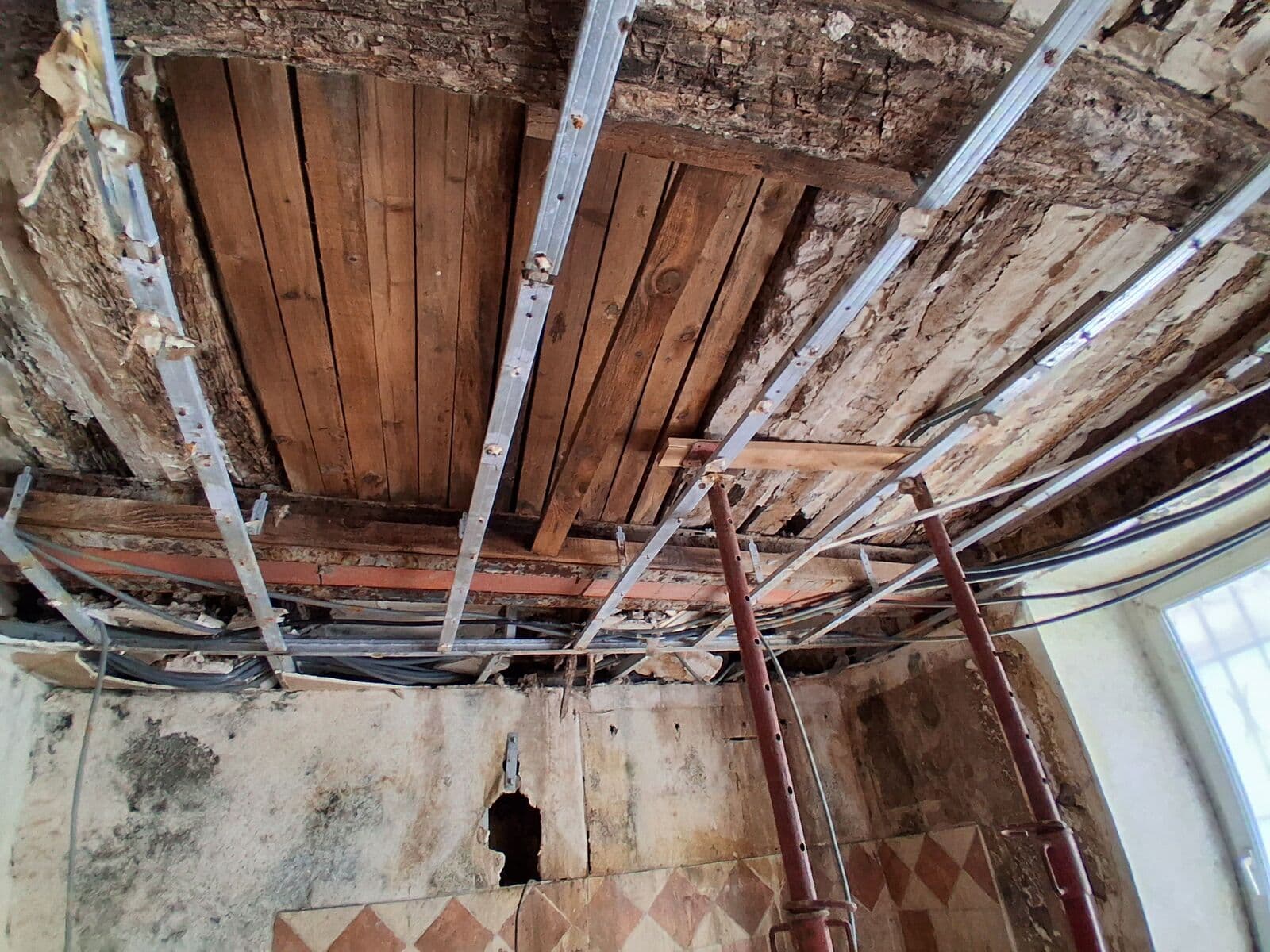

Des réseaux techniques traversant ou entaillant des solives
Le passage ultérieur de canalisations, gaines ou câbles conduit parfois à percer ou entailler les solives d'un plancher bois.
Une petite réservation correctement positionnée n'a pas le même effet qu'une entaille importante réalisée à proximité d'un appui ou qu'un percement traversant une zone fortement sollicitée.
Le problème est donc moins la présence du réseau que la manière dont la structure a été modifiée pour permettre son passage.
Ces interventions sont particulièrement difficiles à repérer lorsqu'elles sont dissimulées derrière un faux plafond.
Gravité indicative : variable, potentiellement élevée en cas d'entaille importante ou de perte significative de section

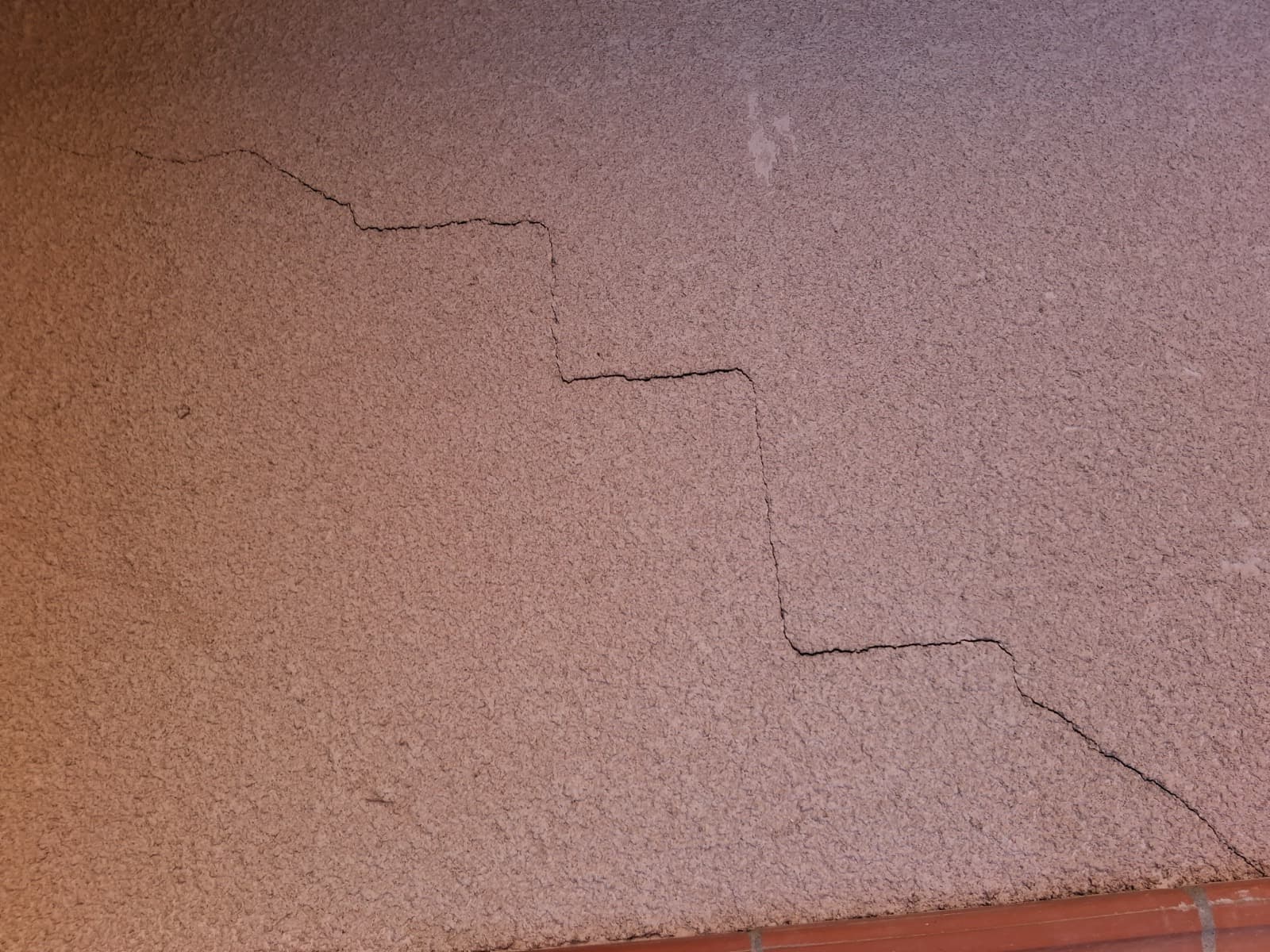

Une fissure active, notamment en escalier, sur une façade
Une fissure en escalier suivant les joints d'une maçonnerie peut traduire un mouvement différentiel du bâtiment : tassement de fondation, mouvement du sol, déformation locale ou interaction entre différentes parties de la construction.
Sa forme constitue un indice, mais elle ne permet pas à elle seule d'identifier la cause.
La question essentielle est souvent son évolution dans le temps.
Une fissure stabilisée et une fissure qui continue à s'ouvrir ne conduisent pas à la même analyse. Lorsque cela est nécessaire, un suivi par témoins ou fissuromètres permet d'objectiver cette évolution.
Gravité indicative : variable, à caractériser selon son ouverture, son évolution et son environnement

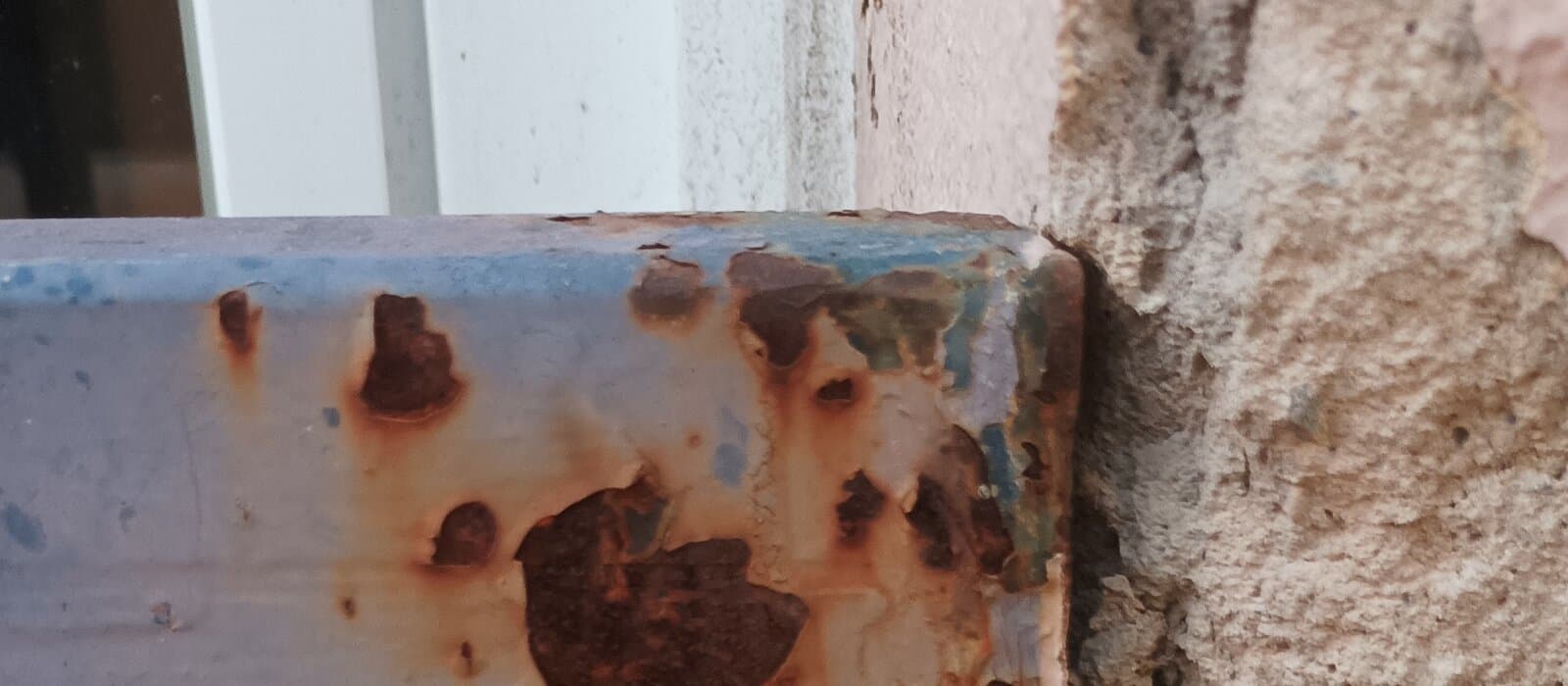

Un garde-corps corrodé au niveau de ses fixations
La zone de scellement constitue souvent un point sensible des garde-corps métalliques anciens.
L'eau peut pénétrer au droit des fixations et provoquer une corrosion parfois plus importante à l'intérieur du support que ce que laisse supposer l'aspect extérieur.
Peinture cloquée, coulures de rouille, jeu du garde-corps, fissuration autour des scellements ou corrosion importante au pied des montants doivent attirer l'attention.
La sécurité d'un garde-corps ne peut pas toujours être appréciée visuellement. Selon la situation, des essais adaptés ou une vérification des fixations peuvent être nécessaires.
Gravité indicative : modérée à élevée, élevée en présence de jeu, de perte de section ou de scellement dégradé

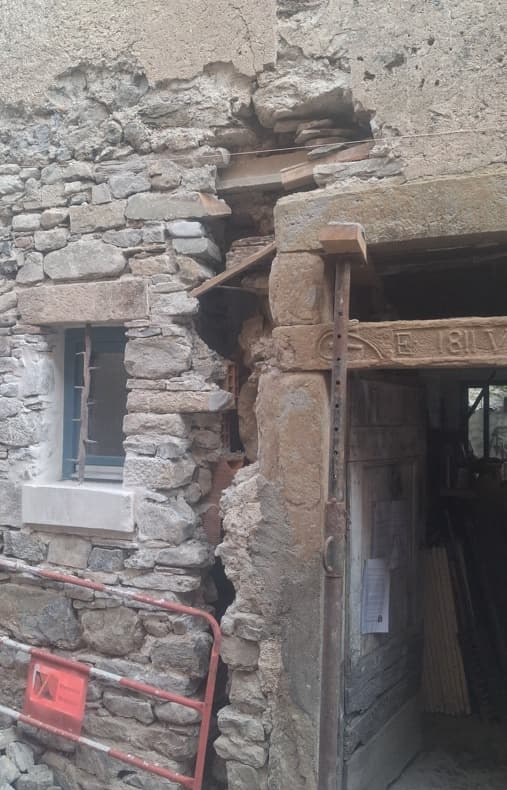

Un mur porteur ancien fissuré au droit de matériaux hétérogènes
Les immeubles anciens comportent souvent des maçonneries constituées de plusieurs matériaux : pierre, moellons, briques, reprises en béton ou anciennes ouvertures rebouchées.
Cette hétérogénéité n'est pas nécessairement pathologique.
Elle crée cependant des interfaces présentant des rigidités et des comportements différents. Les fissures peuvent donc apparaître préférentiellement à la jonction entre deux phases de construction ou deux types de maçonnerie.
L'enjeu est de déterminer si la fissure correspond à une ancienne reprise stabilisée ou si elle traduit un mouvement encore actif.
Gravité indicative : modérée, à réévaluer si la fissure évolue ou traverse des éléments porteurs

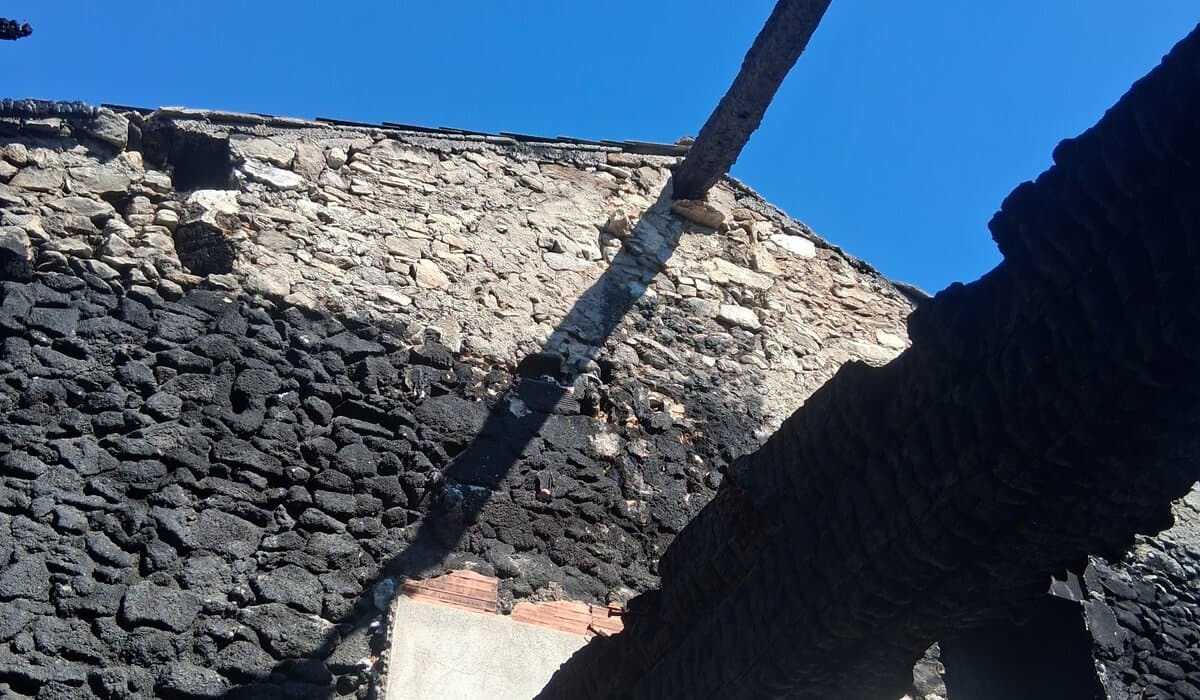

Une charpente ou une structure marquée par un incendie passé
Bois noirci, béton éclaté, acier déformé ou maçonnerie rubéfiée peuvent témoigner d'une exposition ancienne au feu.
L'apparence extérieure ne permet pas toujours d'évaluer la résistance résiduelle de la structure.
Pour le bois, la profondeur de carbonisation réduit progressivement la section résistante. Pour l'acier, les températures atteintes peuvent avoir provoqué des déformations ou une altération des propriétés mécaniques. Pour le béton, l'exposition thermique peut provoquer fissuration, éclatement et modification de ses caractéristiques.
Après un incendie significatif, la question n'est donc pas seulement de savoir si l'élément « tient encore », mais de déterminer quelle capacité portante résiduelle il conserve.
Gravité indicative : élevée, une évaluation spécifique est recommandée après un sinistre significatif
D'autres signes doivent également attirer l'attention
Cette liste n'est pas exhaustive.
Un plancher qui s'affaisse, un balcon présentant des fissures importantes, une poutre fortement déformée, un poteau endommagé ou une maçonnerie présentant un dévers peuvent également justifier un examen spécifique.
Nous détaillons notamment ces situations dans nos pages consacrées à l'affaissement des planchers anciens, au diagnostic des balcons en copropriété et au diagnostic structurel après incendie.
Que faire lorsqu'un de ces signes est observé ?
Repérer le désordre n'est que la première étape.
La démarche peut être structurée en trois temps :
Observer
Identifier le désordre, sa localisation, son étendue et les éléments concernés.
Évaluer
Déterminer s'il est ancien ou récent, stable ou évolutif, superficiel ou susceptible d'affecter un élément porteur.
Décider
Selon le niveau de risque, la réponse peut aller de la simple surveillance à des investigations complémentaires, des travaux correctifs ou des mesures conservatoires : étaiement, restriction d'accès ou mise en place d'un périmètre de sécurité.
En présence d'un danger apparent ou d'une évolution rapide, la priorité n'est pas de surveiller mais de sécuriser la zone et de faire examiner la structure.
Apprendre en s'amusant
Entraînez votre œil sur des cas réels
Notre jeu des pathologies du bâtiment reprend cette même méthode, observer, évaluer, décider, à partir de situations réelles.
Chaque cas vous demande d'identifier le désordre, d'estimer son niveau de risque et de choisir la conduite à tenir avant de découvrir la correction.
Si les désordres observés nécessitent d'aller plus loin, la réglementation encadre également la réalisation du diagnostic structurel dans les situations où celui-ci est imposé. Nous détaillons notamment qui peut réaliser un diagnostic structurel et, en copropriété, le parcours allant de la décision jusqu'à sa présentation en assemblée générale.
Un doute sur un désordre dans votre immeuble ?
Qui est IDSD
IDSD est un bureau d'études structures indépendant spécialisé dans le diagnostic des structures existantes.Le bureau est dirigé par Antoine Torres, Ingénieur de l'École des Mines d'Alès et titulaire du (CHEBAP) Mastère Spécialisé en Béton Armé et Précontraint au Centre des Hautes Études de la Construction.Notre intervention vise à caractériser les désordres et à définir les suites techniques adaptées, indépendamment de la réalisation éventuelle des travaux.
Si l'un de ces signes vous interpelle sur votre immeuble, vous pouvez nous présenter la situation lors d'un premier échange téléphonique de quinze minutes. Cet échange permet d'identifier le niveau d'attention à porter au désordre et de déterminer si un examen sur site paraît justifié.
Questions fréquentes
Un seul de ces signes suffit-il à s'inquiéter ?
Rarement pris isolément. La plupart de ces désordres ont des causes qui vont d'un simple défaut d'entretien à un risque structurel réel, et c'est souvent l'association de plusieurs signes, ou leur évolution dans le temps, qui permet de trancher. C'est pourquoi un examen technique s'appuie sur plusieurs observations et, souvent, sur des investigations complémentaires, plutôt que sur un seul indice visuel.
Cette liste remplace-t-elle un diagnostic structurel ?
Non. Elle aide à savoir ce qu'il faut regarder et à quel moment solliciter un avis technique, mais elle ne comporte ni examen des parties non visibles, ni sondage, ni vérification par le calcul. Un diagnostic structurel, au sens de l'article L.126-6-1 du Code de la construction et de l'habitation, répond à des exigences précises de méthode et de compétence de son auteur.
Qui peut réaliser un diagnostic si l'un de ces signes est confirmé ?
La réglementation encadre les compétences requises : un diplôme sanctionnant au moins cinq années d'études supérieures en bâtiment, construction, génie civil ou géotechnique, deux ans d'expérience professionnelle, l'indépendance vis-à-vis du propriétaire, du syndic et des entreprises intervenantes, et une assurance de responsabilité civile professionnelle dédiée. Nous détaillons ces critères, article par article, dans notre page consacrée à cette question.
Comment s'entraîner à repérer ces désordres ?
Notre jeu des pathologies du bâtiment reprend la même logique, observer, évaluer, décider, sur six situations réelles notées et corrigées. C'est un bon complément à cette liste pour affiner votre œil, seul ou avec votre conseil syndical, avant la prochaine visite de l'immeuble.
Qui, en copropriété, doit relayer ces observations ?
N'importe quel copropriétaire ou membre du conseil syndical peut relayer une observation au syndic, qui reste le point d'entrée pour engager une démarche. Nous détaillons le parcours complet, de l'observation jusqu'au vote en assemblée générale, dans notre guide dédié aux syndics et conseils syndicaux.
Comment savoir si un immeuble présente un problème structurel ?
Certains signes doivent attirer l'attention : fissures évolutives, déformation d'un plancher, éclatement du béton, corrosion des armatures, poutres dégradées, murs présentant un dévers ou encore mouvements d'un mur de soutènement. Un seul signe ne suffit toutefois pas à conclure à un problème de stabilité. Sa localisation, son évolution et les éléments porteurs concernés doivent être examinés.
Quelles fissures sont inquiétantes dans un immeuble ?
Une fissure mérite une attention particulière lorsqu'elle évolue rapidement, traverse un élément porteur, présente une ouverture importante ou s'accompagne d'une déformation. Les fissures en escalier dans les maçonneries peuvent notamment être associées à des mouvements différentiels. Leur forme constitue un indice, mais seule une analyse de leur contexte permet d'en déterminer la cause et la gravité.
Que faire si des fissures apparaissent après une sécheresse dans l'Aude ?
Photographiez et datez les désordres, évitez de les masquer immédiatement, vérifiez l'exposition de la parcelle au retrait-gonflement des argiles et renseignez-vous sur une éventuelle procédure de reconnaissance de catastrophe naturelle concernant votre commune. Si les fissures sont importantes ou évolutives, une analyse technique permet d'en rechercher l'origine avant d'engager des réparations.
